Nr. 1 der automatischen Hühnerklappen

Poultry House Butler  PHB2 und PHB2-R..

öffnet und schließt automatisch Hühnerklappe am Geflügel- und Hühnerstall, Voliere oder Kleintiergehege per Dämmerung und / oder per Zeit und steuert die Beleuchtung mit Simulation von Sonnenaufgang und Sonnenuntergang.

 Es ist geplant, den PHB2 als Einzel- und Rahmengerät im Rahmen einer Patentanmeldung (EP3822445) unter Schutz zu stellen.

Im Poultry House Butler PHB2 integrierte Sensoren und Steuerungselemente erlauben das Öffnen und Schließen in Abhängigkeit von:

• Umgebungshelligkeit (Dämmerungsschalter) mit einstellbarer Schließzeitverzögerung
• Uhrzeit (Zeit Schaltuhr) mit Tages- und Wochenendprogramm oder zwei Schließ- und Öffnungszeiten am Tag
• Kombination von Dämmerungssensor und Zeit Schaltuhr
• mittels Funkfernbedienung  oder über GSM-Modul mit Android Smartphone ( beides optional erhältlich)
• integrierte Handtaster

Nicht dimmbare 230 V Beleuchtung als sogenanntes Anlocklicht, Heizung oder Lüfter können unter Verwendung von Anschluss Modulen angeschlossen und geschaltet werden. Das öffnen der Klappe kann bei niedrigen Außentemperaturen verhindert bzw. verzögert werden, dazu ist ein Temperatursensor im Gerät vorhanden bzw. extern anschließbar.

Hauptfunktion der Lichtsteuerung ist die Bereitstellung der optimalen Lichtmenge in Ab­hängigkeit der aktuellen Tageslichtdauer. Die Lichtsteuerung schaltet zu einer von Ihnen einstellbaren Zeit die Stallbeleuchtung automatisch ein und dimmt das Licht innerhalb ei­ner vorgegebenen Zeit von 0 % auf 100% (Sonnenaufgang). Die Stallbeleuchtung wird au­tomatisch ausgeschaltet, wenn der zugehörige Lichtsensor eine voreinstellbare Außenhel­ligkeit feststellt. Ist die Außenlichthelligkeit bereits vor Beginn des Dimmens erreicht (Sommer) dann wird der Dimmprozess nicht begonnen.
Abends wird die Stallbeleuchtung durch den zugehörigen Lichtsensor automatisch einge­schaltet (100%). In Abhängigkeit von einer von Ihnen einstellbaren Zeit beginnt der Dimm­prozess von 100% auf 0% (Sonnenuntergang). Danach wird die Beleuchtung zur einge­stellten Zeit komplett aus­geschaltet. Auch hier wird die Lichtsteuerung nur aktiv, wenn eine vor eingestellte Außen­helligkeit unterschritten wird, d.h. im Sommer wird der Dimmprozess in der meisten Zeit nicht ausgeführt.

Als Beleuchtungsquellen für den Stall sind verschiedene Lichtquellen möglich. Dimmbare LED-Lampen mit 12V DC Betriebsspannung von JOSTechnik können direkt an die Lichtsteuerung an­geschlossen werden. Alternativ ist der Einsatz von dimmbaren Leuchtstofflampen mit elek­tronischem Vorschaltgerät EVG (sogenannte T5-Röhren) möglich. Hierzu ist allerdings eine zu­sätzliche Anschlusseinheit JT-Rel-Ls erforderlich, die die Nutzung von 230V AC Geräten an der Lichtsteuerung ermöglicht. Ein Einsatz von normalen Glühlampen ist nicht möglich!

Der Zustand des Klappenschiebers wird angezeigt :

• im Gerätedisplay
• von Ferne sichtbare Rot/Grün-LED
• per Smartphone mit Android-System bei Einsatz des GSM-Moduls ( GSM-Modul ist nicht nachrüstbar, sondern kann nur bei Neubestellung eingebaut werden)

Im PHB2 befindet sich ein Temperaturfühler, der die Temperatur der Umgebung misst und damit verschiedene Schaltvorgänge auslösen kann:

• Bei Verwendung mit Innen-Temperaturfühler kann z.B. eine elektrische Wärmelampe geschaltet (wenn Stalltemperatur zu niedrig) oder ein Lüfter / Ventilator für 12V DC max. 5 h eingeschaltet werden.
  Bei 230V – Zubehör ist jeweils ein zusätzlicher Leistungsschalter für Netzspan­nung im separaten Gehäuse erforderlich.
• Bei Verwendung mit Außentemperaturfühler kann bei niedrigen Außentemperaturen die Öffnung der Klappe verzögert oder verhindert werden.

Sollte sich während des Schließvorganges ein Tier unter dem Schieber befinden, wird der Motor des PHB2 beim Aufsetzen automatisch gestoppt und die Klappe sofort wieder geöffnet. Der Nothalt-Schließvorgang  wird noch 2 x automatisch wiederholt. Beim vierten Schließversuch ist die Nothaltfunktion deaktiviert. Kein Tier muss sich unter der aufliegenden Last der Klappe selber befreien wie bei anderen Herstellern so üblich!

Im PHB2 ist ein mehrzeiliges Display vorhanden, über das sämtliche Einstellungen über ein mehrsprachiges Menü per Tastendruck geändert werden können.
Folgende Einstellun­gen sind möglich und änderbar:

1. Helligkeitswert Schieber öffnen, Helligkeitswert Schieber Schließen
2. Aktuelle Uhrzeit, Schaltzeit Schieber öffnen, Schaltzeit Schieber Schließen
3. Außentemperatur für Schieber nicht öffnen
4. Innentemperatur für Heizer oder Lüfter einschalten (Ausschalten erfolgt automatisch)
5. Einschalten der Stallbeleuchtung in Abhängigkeit von der Außenhelligkeit  (Ausschalten erfolgt automatisch)
6. Beginn „Sonnenaufgang“ morgens / Beginn „Sonnenuntergang“ abends

Im Haupt-Display werden folgende Zustände und Werte angezeigt:
1. Tag und Uhrzeit / Softwareversion
im Wechsel mit
2. Tag und Uhrzeit / Temperatur außen* , Temperatur innen*, geöffnet oder geschlossen, Status Lichtsensor
Weitere Statusanzeigen erfolgen mit verschiedenfarbigen LED.
Der PHB2 ist für den Anschluss an 12 V Gleichspannung ausgelegt und  verfügt über einen Verpolschutz. Die interne Uhr ist batteriegepuffert und läuft auch bei Ausfall der Versorgungsspannung weiter. Die eingestellten Daten werden im Sys­tem gespeichert und stehen auch nach einem Stromausfall und anschließender Wieder­kehr sofort zur Verfügung. Der PHB2 initialisiert sich nach Stromzufuhr automatisch und merkt sich den letzten Zustand vor dem Ausfall der Versorgungsspannung. Dieser wird nach Wiederkehr erneut eingenommen.

Am integrierten menügeführten Display können folgende Funktionen eingestellt werden:

• PHB2 schließt und öffnet nur per Zeitschaltuhr, nicht per Lichtsensor
• PHB2 schließt und öffnet nur per Lichtsensor, nicht per Zeit
• PHB2 schließt und öffnet nur per Lichtsensor  + einstellbarer Schließzeitverzögerung
• PHB2 schließt und öffnet per Zeitschaltuhr und Lichtsensor
• PHB2 schließt und öffnet per Zeitschaltuhr oder Lichtsensor
• PHB2 schließt und öffnet per Hand mit Taster oder Funkfernbedienung oder in Kombination mit Zeitschaltuhr und/oder Lichtsensor
• Automatische Beheizung des Stalls bei Unterschreiten einer wählbaren Innentempera­tur. Die Abschaltung der Heizung erfolgt, wenn eine einstellbare obere Heiztemperatur er­reicht wird.
  Als Heizquellen können sowohl Infrarot-Heizlampen wie auch elektrische Heizkörper ver­wendet werden. Die Versorgung dieser Geräte erfolgt mit 230V AC und erfordert die zu­sätzliche Anschlusseinheit JT-Rel-HL von JOSTechnik.
• Automatische Belüftung des Stalls bei Überschreiten einer wählbaren Innentempera­tur. Die Abschaltung der Lüftung erfolgt, wenn eine einstellbare untere Lüftungstemperatur er­reicht wird.
  Als Lüfter/Ventilatoren können sowohl Geräte mit 12V DC Betriebsspannung als auch mit 230V AC verwendet werden. Für 230V Geräte ist die zusätzliche Anschlusseinheit JT-Rel-HL von JOSTechnik erforderlich.

Das Gerät kann sowohl im Außen- als auch im Innenbereich eingesetzt werden. Das Steckernetzteil ist nur für den Einsatz im Innenbereich geeignet. Betrieb der externen Geräte erfordert einen 230V-Netzanschluss.

* Je nach Montageort des Gerätes, beides zusammen nur mit zusätzlichem Ferntemperaturfühler (sepa­rat zu bestellen).

Link zum Hersteller

Bedienanleitung, Anleitung zu Nachrüstungen, Montage usw. bitte hier downloaden: www.anleitung-jt.de
Veuillez télécharger ici le mode d’emploi, les instructions de montage, de montage, etc: www.anleitung-jt.de
Operating instructions, Instructions for retrofitting, installation, etc. please download here: www.anleitung-jt.de

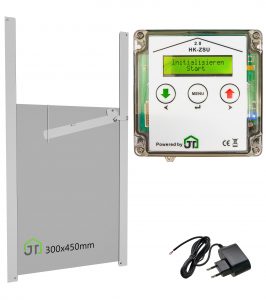

automatische Hühnerklappe HK2

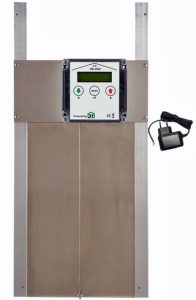

HK2 und HK2-R mit Zeitschaltuhr ZSU und Steuerung für Anlocklicht

öffnet und schließt automatisch Klappen oder optional erhältliche vertikale Schieber bis 2 kg mittels Seilzug am Geflügel- und Hühnerstall, Voliere oder Kleintiergehege per Dämmerung und / oder per Zeit.

Nothalt- bzw. Notöffnungsfunktion
Sollte sich während des Schließvorganges ein Tier unter dem Schieber befinden, wird der Motor der automatischen Hühnerklappe JT-HK2 beim Aufsetzen automatisch gestoppt.  Der Nothalt-Schließvorgang  wird noch 2 x automatisch wiederholt. Beim vierten Schließversuch ist die Nothaltfunktion deaktiviert. Kein Tier muss sich unter der aufliegenden Last der Klappe selber befreien wie bei allen anderen Herstellern so üblich ist.

integriertes Anlocklicht und Beleuchtungsschaltung
Nicht dimmbare 230 V Beleuchtung als sogenanntes Anlocklicht oder als Beleuchtung kann unter Verwendung von zusätzlichen Anschluss Modul angeschlossen und geschaltet werden. 12V LED-Lampen können bis zu einer Leistung von 12W direkt am Gerät angeschlossen werden.

Das Anlocklicht wird automatisch am Abend vor dem Schließen der Klappe eingeschalten. Die Lichtempfindlichkeit für das einschalten des Anlocklichtes kann im Menü am Display eingestellt werden. Nach dem schließen der Klappe kann die Beleuchtungsdauer des Anlocklichtes ebenfalls im Menü eingestellt werden um dieses Anlocklicht automatisch ausschalten zu lassen.

Über die optional ( zusätzlich ) erhältliche Funkfernbedienung FB-4T ( mit 4 Tasten ) kann manuell eine Beleuchtung im Stall ein- und ausgeschalten werden.

Weitere Optionen:

• Anschluss für externe Taster vorhanden ( für manuelles AUF und ZU fahren ohne Zwischenstopp )
• Anschluss für externe Fernanzeige vorhanden

Wenn Sie die HK2 in Innenräumen montieren, benötigen Sie einen Außenlicht-Sensor. Im Shop von JOSTechnik bestellbar!

Mit unserer menügeführten elektronischen Zeitschaltuhr können folgende Funktionen eingestellt werden:

• HK2 öffnet oder schließt nur mit Zeitschaltuhr, nicht per Dämmerung
• HK2 öffnet oder schließt nur per Lichtsensor, nicht per Zeit
• HK2 öffnet oder schließt mit Zeitschaltuhr und Lichtsensor
• HK2 öffnet oder schließt mit Zeitschaltuhr oder Lichtsensor

Mit der optional ( zusätzlich ) erhältlichen Funkfernbedienung FB können Sie die HK2 manuell betätigen und / oder mit der Funkfernbedienung FB-4T zusätzlich noch Beleuchtung ein- und ausschalten.

Montage des HK2 als Solo-Gerät:  Link zur Hersteller-Website
Anschluss an Steckernetzteil 230V / 12 V DC
HK2 sollte so befestigt werden, dass die interne Schnur gerade aus der HK2 gezogen wird. Schrägzug vermeiden!

Der Schieber oder die Klappe muss im offenen Zustand mittels Verbindungsschnur ( nicht im Lieferumfang ) an dem Befestigungspunkt ( Alu – Mutter ), welcher im Auslieferungszustand an der Gehäuseunterseite anliegt, befestigt werden .

Die Schnur ( Seilzug ) des Schiebers oder der Klappe kann über Seil- oder Umlenkrollen geführt werden, daher ist die Befestigung der JT-HK variabel.

Montage des HK2 als Rahmengerät: Link zur Hersteller-Website

HK2-RH mit den 4 Stück mitgelieferten Schrauben über dem Öffnungsloch an der Wand befestigen. Danach Steckernetzteil 230V / 12 V DC anschließen. >>> FERTIG !!

Bedienanleitung, Anleitung zu Nachrüstungen, Montage usw. bitte hier downloaden: www.anleitung-jt.de
Veuillez télécharger ici le mode d’emploi, les instructions de montage, de montage, etc: www.anleitung-jt.de
Operating instructions, Instructions for retrofitting, installation, etc. please download here: www.anleitung-jt.de

PSD + PSD-R – Poultry Security Door – Batterie-/SOLAR-Geräte

Es ist geplant, den PSD als Einzel- und Rahmengerät im Rahmen einer Patentanmeldung unter Schutz zu stellen.

Sollte sich während des Schließvorganges ein Tier unter dem Schieber befinden, wird der Motor beim Aufsetzen automatisch gestoppt und die Klappe wird sofort wieder geöffnet.
Der Schließvorgang wird noch 2 x automatisch wiederholt. Beim vierten Schließversuch ist die Nothaltfunktion deaktiviert.
Kein Tier muß sich unter der aufliegenden Last der Klappe selber befreien, wie bei allen anderen Herstellern so üblich ist!

Spannungsversorgung:
– über 4 x AA Batterien oder Netzteil 6V 1A möglich ( NICHT zusammen AA-Batterien und Netzteil anschließen) !
– über 6 V 7W Solarmodul mit integriertem Lithium Akku 8800 mAh  ( es werden nur wenige Sonnentage im Jahr benötigt um einen dauerhaften Betrieb des PSD-S zu gewährleisten )

Weitere Optionen:
– Anschluss für externe Taster vorhanden ( für manuelles AUF und ZU fahren ) Wenn Sie die PSD in Innenräumen montieren, benötigen Sie einen Außenlichtsensor. Im Online-Shop von JOSTechnik bestellbar!

Am integrierten Display können folgende Funktionen eingestellt werden:
– Öffnungszeit für Morgens. Klappe wird geöffnet wenn es hell und die eingestellte Öffnungszeit erreicht ist. Beide Bedingungen müssen zutreffen.
– Schließzeitverzögerung für Abends. Klappe wird geschlossen wenn es dunkel wird und wenn die eingestellte Schließzeitverzögerung ( in Minuten ) erreicht bzw. abgelaufen ist. Beide Bedingungen müssen zutreffen.

– Bei Spannungsversorgung über Steckernetzteil 230V / 6V DC ist ein Anlocklicht mit Lichtleiste 6V 3W ( nicht im Lieferumfang, sondern zusätzlich bestellbar )  steuer- bzw. schaltbar, nicht bei Batteriebetrieb möglich!

ACHTUNG!
Selbstverriegelnde Klappen sollten zusammen mit der Steuereinheit PSD bestellt werden um den Nachlauf für die Selbstverriegelung vor Versand einprogrammieren zu können.
Nachträgliche Programmierung der Steuereinheit PSD bei Einsatz einer selbst verriegelnden Klappe ist kostenpflichtig und kann nur als Reparaturauftrag durchgeführt werden.

Lieferumfang :
– Poultry Security Door PSD mit Lichtsensor, menügeführtem Display als Zeitschaltuhrmodul, aufgewickelter Zugschnur    Abmessung:   Breite 120 mm, Länge 120 mm, Höhe 55 mm )

– 4xAA Batterie und Steckernetzteil 230 V / 6 V DC ( Zugelassen für den Innenbereich! )  oder 6 V 7W Solarmodul mit integriertem Lithium Akku 8800 mAh

Bedienanleitung, Anleitung zu Nachrüstungen, Montage usw. bitte hier downloaden: www.anleitung-jt.de
Veuillez télécharger ici le mode d’emploi, les instructions de montage, de montage, etc: www.anleitung-jt.de
Operating instructions, Instructions for retrofitting, installation, etc. please download here: www.anleitung-jt.de

Funk – Fernbedienung zur drahtlosen Steuerung der automatischen Hühnerklappen bzw. Klappensteller von JOSTechnik

bei www.jost-technik.de

Seil- und Umlenkrollen in verschiedenen Ausführungen

zur Bedienung mehrerer Klappen oder Schieber mit einer automatischen Hühnerklappe bzw. Klappensteller oder wenn Klappensteller und Klappe / Schieber nicht optimal zueinander platziert werden können. Ist senkrecht über der Klappe nicht der notwendige Platz, setzen Sie unsere Umlenkrollen ein.

bei www.jost-technik.de

Klappen und Schieber in verschiedenen Abmessungen aus 2 mm starken Aluminium im Angebot

bei www.jost-technik.de
